Jantung Mekanis Kehidupan: Menjelajahi Komponen Utama Alat Cuci Darah (Mesin Hemodialisis)

Penyakit ginjal kronis stadium akhir (PGKSE) adalah kondisi serius di mana ginjal kehilangan kemampuannya untuk menyaring limbah, racun, dan kelebihan cairan dari darah secara efektif. Tanpa intervensi, penumpukan zat-zat berbahaya ini dapat mengancam jiwa. Di sinilah peran hemodialisis menjadi krusial. Hemodialisis adalah prosedur medis yang menggunakan mesin khusus, yang sering disebut "ginjal buatan" atau mesin dialisis, untuk melakukan fungsi ginjal yang gagal. Mesin yang kompleks dan canggih ini adalah penyelamat hidup bagi jutaan orang di seluruh dunia.

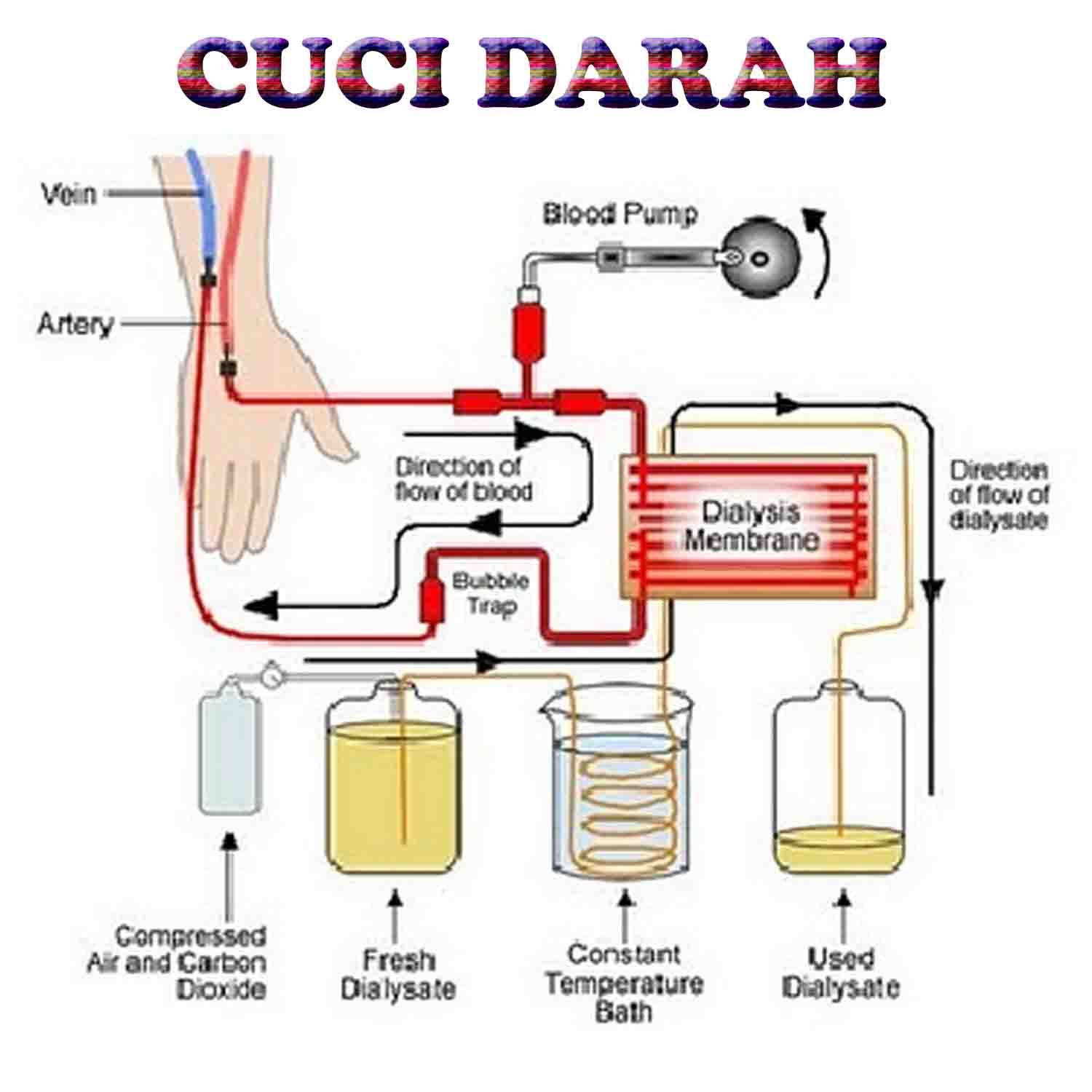

Mesin hemodialisis bukan hanya satu perangkat tunggal, melainkan sebuah sistem terintegrasi dari berbagai komponen yang bekerja secara harmonis untuk membersihkan darah pasien. Memahami setiap komponen utama dari mesin ini tidak hanya penting bagi profesional medis, tetapi juga bagi pasien dan keluarga mereka untuk menghargai kecanggihan teknologi yang menjaga kehidupan. Artikel ini akan mengulas secara mendalam komponen-komponen inti dari mesin hemodialisis.

1. Pompa Darah (Blood Pump)

Sebagai titik awal sirkuit darah ekstracorporeal (di luar tubuh), pompa darah adalah komponen vital yang bertanggung jawab untuk mengalirkan darah pasien dari tubuh, melewati dializer, dan kembali ke tubuh. Umumnya, pompa darah pada mesin hemodialisis adalah jenis peristaltik.

• Prinsip Kerja: Pompa peristaltik bekerja dengan meremas selang darah secara berulang menggunakan roller atau jari-jari yang berputar. Gerakan "meremas dan melepaskan" ini menciptakan vakum yang menarik darah ke depan dan mendorongnya melalui sirkuit.
• Fungsi Utama:
  • Mengatur Aliran Darah: Pompa ini memungkinkan kontrol yang presisi terhadap laju aliran darah (Blood Flow Rate/BFR), biasanya diukur dalam mililiter per menit (mL/min). Laju aliran yang optimal sangat penting untuk efisiensi dialisis dan keamanan pasien. BFR yang umum berkisar antara 200 hingga 500 mL/min.
  • Menciptakan Tekanan: Gerakan pompa juga menciptakan tekanan yang diperlukan untuk mengatasi resistensi di sirkuit, termasuk di dalam dializer.
• Keamanan: Pompa darah dilengkapi dengan sensor dan alarm untuk mendeteksi oklusi (penyumbatan) atau masalah aliran lainnya, memastikan aliran darah yang stabil dan aman.

2. Dializer (Ginjal Buatan)

Dializer adalah jantung dari proses hemodialisis, tempat terjadinya pertukaran zat antara darah dan dialisat. Sering disebut "ginjal buatan", dializer adalah filter berongga yang dirancang khusus.

• Struktur: Dializer terdiri dari ribuan serat berongga yang sangat tipis (kapiler) yang terbuat dari membran semipermeabel. Serat-serat ini dibungkus dalam selubung silinder. Darah pasien mengalir di dalam serat-serat berongga, sementara dialisat (cairan pembersih) mengalir di sekitar bagian luar serat, dalam arah yang berlawanan (counter-current flow) untuk memaksimalkan efisiensi pertukaran.
• Prinsip Kerja:
  • Difusi: Ini adalah mekanisme utama penghilangan limbah. Konsentrasi tinggi limbah (urea, kreatinin, asam urat) dalam darah akan bergerak melintasi membran semipermeabel ke dialisat yang memiliki konsentrasi limbah yang rendah.
  • Ultrafiltrasi: Ini adalah proses penghilangan kelebihan cairan dari darah. Tekanan hidrostatik yang lebih tinggi di sisi darah (diciptakan oleh pompa darah dan resistensi di sirkuit) dibandingkan dengan sisi dialisat mendorong air dan zat terlarut kecil melintasi membran. Jumlah cairan yang dihilangkan dikontrol secara tepat oleh mesin.
  • Konveksi: Ketika cairan bergerak melintasi membran selama ultrafiltrasi, ia juga "menyeret" beberapa molekul zat terlarut bersamanya. Ini disebut konveksi, dan berkontribusi pada penghilangan limbah, terutama molekul yang sedikit lebih besar.
• Membran: Membran dializer dapat terbuat dari selulosa termodifikasi atau bahan sintetis seperti polisulfon, poliamida, atau PMMA (polymethylmethacrylate). Membran sintetis modern umumnya memiliki biokompatibilitas yang lebih baik dan kemampuan ultrafiltrasi yang lebih tinggi.
• Ukuran dan Efisiensi: Dializer bervariasi dalam ukuran dan luas permukaan, yang mempengaruhi efisiensi penyaringan. Pemilihan dializer disesuaikan dengan kebutuhan individu pasien.

3. Sistem Pengiriman Dialisat (Dialysate Delivery System)

Sistem ini bertanggung jawab untuk menyiapkan, memantau, dan mengalirkan dialisat ke dializer. Dialisat adalah cairan khusus yang dirancang untuk menarik limbah dari darah tanpa menghilangkan elektrolit penting yang dibutuhkan tubuh.

• a. Unit Pengolahan Air (Water Treatment Unit): Ini adalah salah satu komponen paling kritis dan seringkali terpisah dari mesin dialisis itu sendiri, tetapi mutlak diperlukan. Air keran tidak dapat langsung digunakan untuk membuat dialisat karena mengandung berbagai kontaminan (klorin, kloramin, bakteri, endotoksin, mineral, logam berat) yang, jika masuk ke tubuh pasien, dapat menyebabkan komplikasi serius, bahkan kematian.

  • Tahapan Umum Pengolahan Air:
    • Pra-Filter (Pre-filters): Menghilangkan partikel besar, sedimen.
    • Filter Karbon (Carbon Filters): Menghilangkan klorin dan kloramin, yang sangat beracun bagi sel darah merah.
    • Pelunak Air (Water Softener): Menghilangkan ion kalsium dan magnesium untuk mencegah penumpukan kerak.
    • Reverse Osmosis (RO): Ini adalah tahap paling penting. RO menggunakan tekanan untuk mendorong air melalui membran semipermeabel yang sangat halus, menghilangkan sebagian besar kontaminan (garam terlarut, bakteri, virus, pirogen).
    • Deionizer (DI) (Opsional/Cadangan): Digunakan jika RO tidak cukup efektif, menghilangkan ion yang tersisa.
    • Lampu Ultraviolet (UV Lamp): Mensterilkan air dengan membunuh bakteri dan virus.
    • Ultrafilter: Menghilangkan bakteri dan endotoksin yang mungkin lolos dari tahap sebelumnya, terutama sebelum air masuk ke mesin dialisis.
  • Pentingnya: Kualitas air yang sangat murni adalah fondasi keamanan dialisis.

• b. Sistem Pencampur Konsentrat:

  • Konsentrat: Dialisat dibuat dari air yang dimurnikan dicampur dengan konsentrat kering atau cair. Ada dua jenis konsentrat utama:
    • Asam (Acid Concentrate): Mengandung elektrolit (natrium, kalium, kalsium, magnesium, klorida) dan dekstrosa (gula).
    • Bikarbonat (Bicarbonate Concentrate): Mengandung natrium bikarbonat, yang berfungsi sebagai buffer untuk menetralkan keasaman darah pasien.
  • Pencampuran: Mesin secara otomatis mencampur air yang dimurnikan dengan konsentrat asam dan bikarbonat dalam rasio yang tepat dan telah ditentukan (misalnya, 1 bagian konsentrat asam, 1,225 bagian bikarbonat, dan 32,775 bagian air).
  • Monitor Konduktivitas: Setelah pencampuran, konduktivitas dialisat diukur secara terus-menerus. Konduktivitas adalah indikator langsung dari konsentrasi elektrolit dalam dialisat. Jika konduktivitas tidak dalam rentang yang aman, mesin akan membunyikan alarm dan mengalihkan dialisat (bypass) untuk mencegah dialisat yang salah mencapai pasien, melindungi dari hipo- atau hipernatremia.

• c. Pemanas (Heater): Dialisat dipanaskan hingga suhu tubuh (sekitar 37°C). Ini penting untuk kenyamanan pasien dan untuk memfasilitasi proses difusi. Dialisat dingin dapat menyebabkan pasien merasa kedinginan dan vasokonstriksi (penyempitan pembuluh darah), yang mengurangi efisiensi dialisis.

• d. Penghilang Gas (Degasser): Udara atau gas terlarut dapat terbentuk dalam dialisat selama proses pencampuran atau pemanasan. Degasser menggunakan pompa vakum untuk menghilangkan gas-gas ini. Penting untuk mencegah pembentukan gelembung udara dalam dialisat yang dapat menyebabkan emboli gas jika masuk ke sirkuit darah pasien, atau mengurangi efisiensi dialisis.

• e. Pompa Aliran Dialisat (Dialysate Flow Pump): Mengontrol laju aliran dialisat melalui dializer, biasanya antara 500 hingga 800 mL/min. Laju aliran dialisat yang lebih tinggi umumnya meningkatkan efisiensi difusi.

4. Sistem Pemantauan dan Keamanan (Monitoring and Safety Systems)

Keselamatan pasien adalah prioritas utama dalam hemodialisis. Mesin dilengkapi dengan berbagai sensor dan alarm untuk mendeteksi masalah dan merespons dengan cepat.

• a. Monitor Tekanan (Pressure Monitors):

  • Tekanan Arteri (Arterial Pressure): Mengukur tekanan di sisi darah yang keluar dari pasien menuju pompa. Tekanan negatif yang berlebihan dapat mengindikasikan masalah akses vaskular (misalnya, penyempitan, kinking).
  • Tekanan Vena (Venous Pressure): Mengukur tekanan di sisi darah yang kembali ke pasien. Tekanan positif yang berlebihan dapat mengindikasikan resistensi pada jalur kembali, seperti penyempitan kateter atau fistula/graft.
  • Tekanan Transmembran (Transmembrane Pressure/TMP): Ini adalah perbedaan tekanan antara sisi darah dan sisi dialisat di dalam dializer. TMP adalah faktor kunci dalam mengontrol ultrafiltrasi (penghilangan cairan). Peningkatan TMP yang tidak terduga dapat mengindikasikan penggumpalan darah di dializer atau filter yang tersumbat.

• b. Detektor Udara (Air Detector): Terletak di jalur vena sebelum darah kembali ke pasien. Menggunakan sensor ultrasonik atau optik untuk mendeteksi gelembung udara di dalam sirkuit darah. Jika terdeteksi udara, mesin akan segera membunyikan alarm, menghentikan pompa darah, dan menjepit jalur vena untuk mencegah emboli udara yang berpotensi fatal.

• c. Detektor Kebocoran Darah (Blood Leak Detector): Terletak di jalur dialisat setelah melewati dializer. Menggunakan sensor optik untuk mendeteksi adanya darah dalam dialisat yang seharusnya jernih. Adanya darah mengindikasikan adanya kerusakan pada membran dializer. Jika terdeteksi, mesin akan membunyikan alarm, menghentikan proses, dan mengalihkan dialisat untuk mencegah kehilangan darah pasien dan kontaminasi.

• d. Monitor Suhu Dialisat: Memastikan suhu dialisat tetap dalam rentang yang aman dan nyaman. Suhu yang terlalu tinggi dapat menyebabkan hemolisis (pecahnya sel darah merah) dan ketidaknyamanan pasien, sedangkan suhu yang terlalu rendah dapat menyebabkan hipotermia.

• e. Sistem Alarm: Semua sensor ini terhubung ke sistem alarm sentral yang akan memberitahu operator (perawat atau teknisi) tentang adanya masalah. Alarm dapat berupa visual (lampu berkedip) dan auditori (suara).

5. Sistem Kontrol dan Antarmuka Pengguna (Control System and User Interface)

Ini adalah "otak" mesin, yang mengkoordinasikan semua fungsi dan memungkinkan operator untuk mengatur parameter perawatan serta memantau progres.

• a. Mikroprosesor dan Perangkat Lunak: Mesin hemodialisis modern dikendalikan oleh mikroprosesor canggih yang menjalankan perangkat lunak kompleks. Perangkat lunak ini memproses data dari semua sensor, mengontrol pompa dan katup, dan mengelola sistem alarm.
• b. Layar Tampilan (Display Screen): Antarmuka pengguna berupa layar sentuh atau layar LCD yang menampilkan semua parameter perawatan secara real-time: laju aliran darah, laju aliran dialisat, tekanan, suhu, konduktivitas, volume ultrafiltrasi yang dihilangkan, waktu perawatan yang tersisa, dan status alarm.
• c. Tombol dan Kontrol: Memungkinkan operator untuk mengatur parameter perawatan sesuai resep dokter (misalnya, target berat kering, laju ultrafiltrasi, konsentrasi natrium dalam dialisat), memulai dan mengakhiri perawatan, serta merespons alarm.
• d. Pencatatan Data: Banyak mesin modern dapat mencatat data perawatan untuk tujuan dokumentasi dan analisis.

Interkoneksi dan Sinergi

Penting untuk diingat bahwa semua komponen ini tidak bekerja secara independen. Mereka adalah bagian dari satu sistem yang terintegrasi. Kegagalan satu komponen dapat mempengaruhi fungsi komponen lain atau bahkan menghentikan seluruh proses untuk keselamatan pasien. Misalnya, jika detektor kebocoran darah mendeteksi darah, sistem kontrol akan secara otomatis menghentikan pompa darah dan mengalihkan aliran dialisat. Kualitas air yang buruk akan memengaruhi komposisi dialisat, yang pada gilirannya akan terdeteksi oleh monitor konduktivitas dan memicu alarm.

Pentingnya Perawatan dan Kalibrasi

Mengingat kompleksitas dan peran vital mesin hemodialisis, perawatan rutin, kalibrasi berkala, dan pembersihan yang ketat sangatlah penting. Hal ini memastikan bahwa setiap komponen berfungsi optimal, akurat, dan aman, meminimalkan risiko komplikasi bagi pasien.

Kesimpulan

Mesin hemodialisis adalah keajaiban teknologi medis yang memungkinkan jutaan orang dengan gagal ginjal kronis untuk menjalani kehidupan yang lebih panjang dan berkualitas. Dari pompa darah yang presisi, dializer sebagai ginjal buatan, sistem pengolahan air yang ketat, hingga berbagai sensor keamanan yang canggih, setiap komponen memainkan peran yang tak tergantikan. Keberadaan dan fungsi harmonis dari komponen-komponen ini menjadikan mesin hemodialisis lebih dari sekadar alat; ia adalah jantung mekanis yang memberikan kesempatan hidup baru bagi mereka yang sangat membutuhkannya. Memahami kompleksitas ini meningkatkan penghargaan kita terhadap ilmu pengetahuan dan dedikasi para profesional yang merawat pasien dialisis setiap hari.
